適用于本科及職業院校數控技術專業、數控技術原理和技能培訓。培養學生掌握數控系統的編程方法、數控系統電氣設計、安裝、調試、維修、數控機床操作等實際動手能力.
一、產品概述

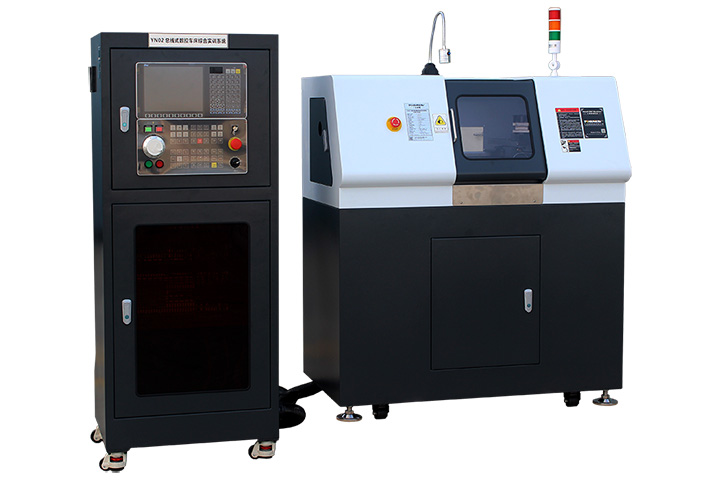

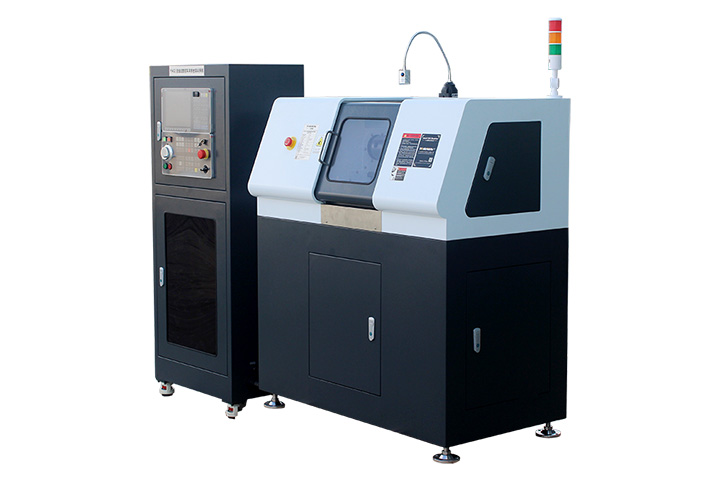

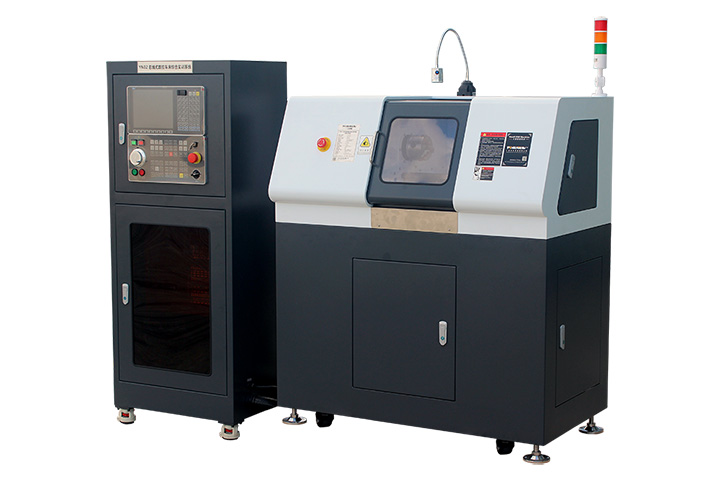

總線式數控車床綜合實訓系統是由數控實驗臺的控制部分與CK210sp小型數控車床有機結合的產品,是本科及職業院校數控專業對數控車床控制原理演示,編程,操作和維修技能培訓的首選設備之一,對于培養和提高學生掌握數控機床的編程方法、數控系統電氣設計、維修和操作等實際動手能力,能夠達到快捷,直觀和顯的實訓效果。
二、產品特點
帶移動腳輪及航空接頭小型數控車床和電柜工都帶有移動腳輪及帶航空接頭方式連接。在進行維護維修拆裝實訓時可任意移動設備,可按工業化標準配板接線,更便于學生自行拆卸裝配電路。在進行機電聯調、加工工件等實訓課程時可將工裝板放置回原位垂直于地面,減少占用空間。

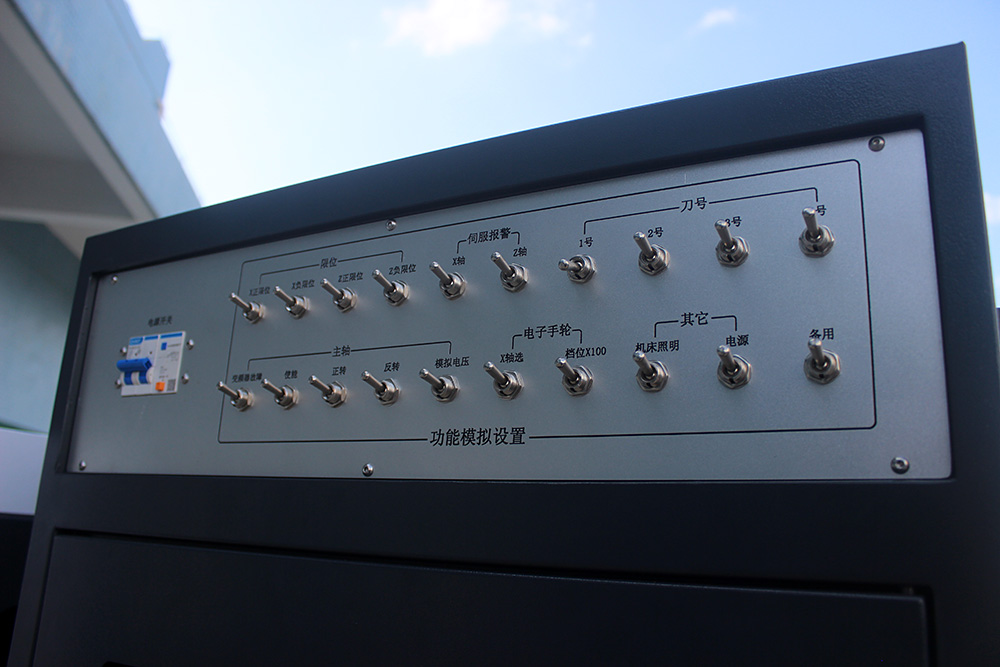

華中8型數控車床綜合實訓系統設置有K1~K20共20個故障點(含2個備用故障點,可由用戶自定義)。在教學過程中,通過各模擬故障點的設置,學生對數控車床的各故障產生的原因以及如何排除這些故障有了更形象、更深刻的認識。 示例:K1、K2、K3、K4模擬X軸或Z軸正負限位信號到位??梢淹ㄟ^鈕子開關的通斷,模擬X軸或Z軸正負限位信號到位與否,系統會馬上顯示相對應報警信息,清晰直觀。

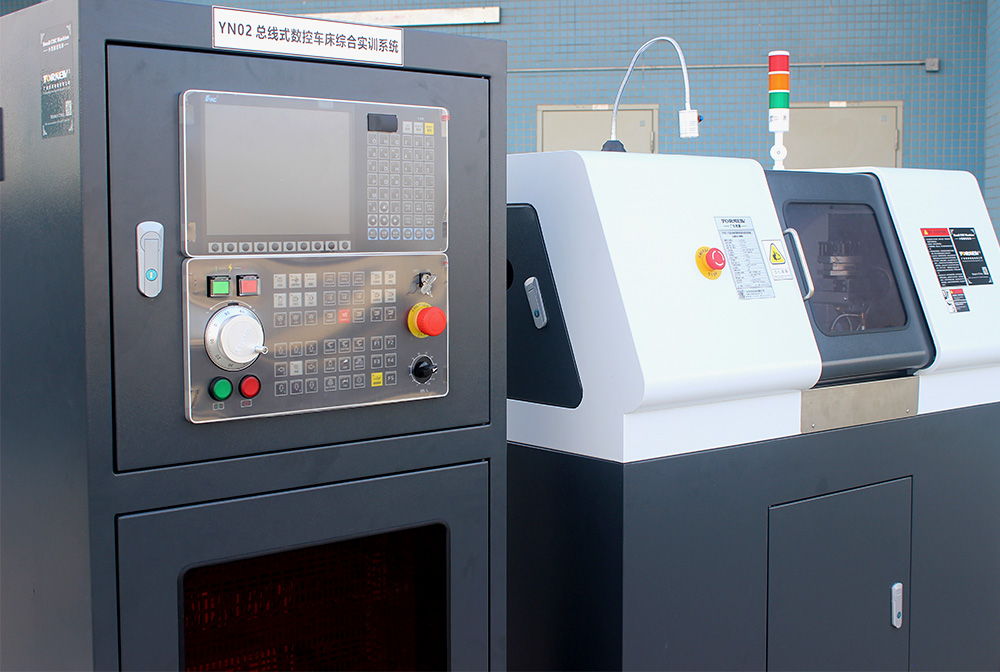

本設備標配系統是華中數控HNC-808全數字總線式高檔數控裝置、主軸調速單元、總線式全數字伺服驅動單元、總線式I/O單元、電動刀架單元、CK210sp型數控身車床等組成,模塊化設計,所有元器件均為開放式安裝,便于任意組合和擴展,學生可以根據數控專業課程內容的要求,自行設計、組合、安裝和調試,以此提高學生的分析能力和動手能力。
車床結構:
CK210sp小型數控車床床身采用機電一體化設計,具有剛性好、精度穩定,可對鋼材、鐵、銅等材料進行實際加工,能一次完成復雜零件的圓柱面、圓錐面、圓弧面、內孔及公、英制螺紋等切削;
床身和底座等均為鑄件結構設計,提供更高的機床動載剛性,確保機床加工時精度穩定。導軌采用硬導軌,高頻淬火.高精度滾珠絲杠通過柔性聯軸器與電機直接聯結,消除因安裝角度誤差而對絲杠的影響。
機床安裝內、外防護裝置,一方面保證機床在切削加工時防止鐵屑、冷動液飛濺,保護機床各運動部件的精度和壽命,防止鐵屑飛出傷人等;另一方面又可提高機床外觀美,使機床造型美觀大方、安全,宜人操作;具備冷卻、潤滑系統,確保機床加工精度、延長機床使用壽命。
